嵌入式紅外人體感應器

產品描述

嵌入式紅外人體感應器
KP.306B

產品概述
系統移動感應控制單元，一般安裝在本地天花上，嵌入式安裝，基于紅外線技術的自動控制產品，實現人來燈亮，人走燈滅功能，達到節約能耗目的，搭配干接點模塊使用。

功能介紹
● 嵌入式安裝，體積非常小巧，安裝后特別美觀。
● 全自動感應，人來開關立即接通，人離開后，開關延時自動關閉負載

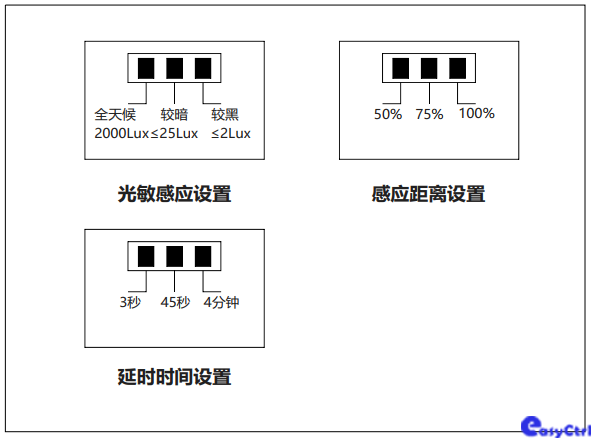

● 光感可調，3檔可設置，適應不同的環境
● 延時時間可調，3秒、45秒、4分鐘可選擇，適應不同需求
● 感應距離可調，適應不同環境，最大6米感應范圍
● 支持寬電壓供電12-24V都支持

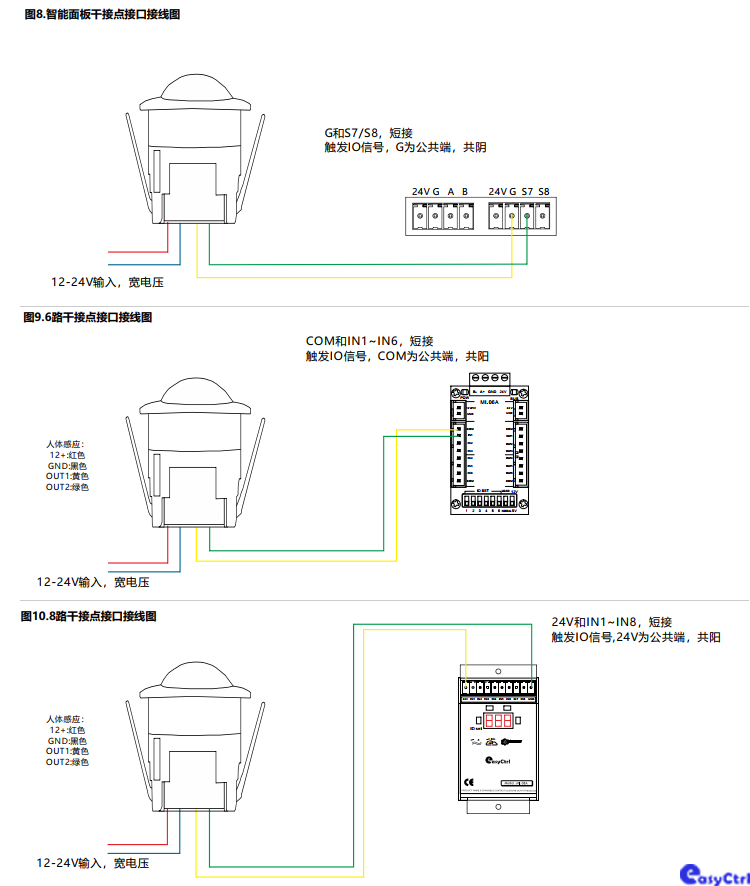

● 搭配IO模塊使用

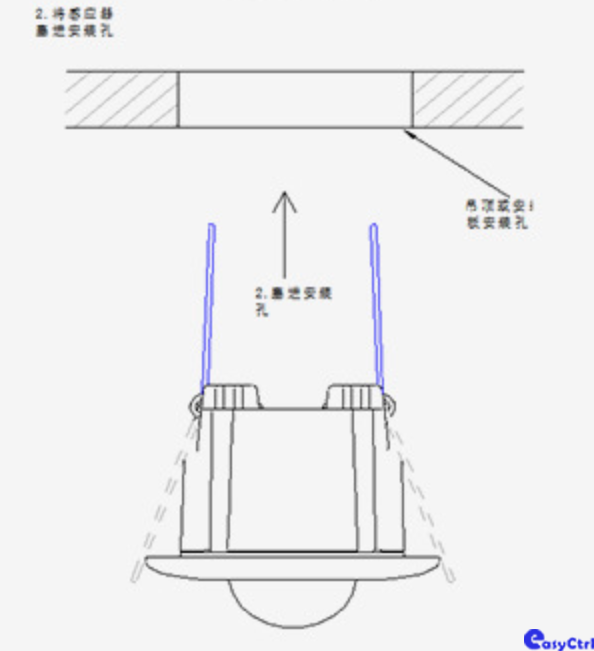

設備安裝
● 步驟1. 拆卸口用力掰一下按鍵蓋的缺口即可拆下來
● 步驟2. 安裝口安裝螺絲用M4*25，安裝到合適的位置
● 步驟3. 安裝時，注意面板方向有沒有安裝反
● 步驟4. 安裝好后，再將之前拆卸下來按鍵蓋，對準孔位，安裝好即可

安全警告
● 擰緊力矩不超過0 4Nm
● 安裝位置:墻體或配電箱
● YC-BUS接口接線不能接錯，否則會損壞設備
● YC-BUS接口禁止接入交流電源，否則會損壞總線上所有的設備
● 要建立良好通風環境
● 嚴禁雨淋、接觸其它液體或腐蝕性氣體

技術參數
基本參數
工作電壓 12-24VDC±10%
額定功耗 ≤1w
探測距離直徑6米(吸頂安裝在2.5時)
光控設置三擋調節
探測角度 110度，錐形空間
報警延時 3秒、45秒、4分鐘可選
距離設置 3檔可調節
報警輸出 NC/NO可選擇，接點DC28V 100mA
防拆輸出 /
安裝高度 1.5~3.5米
外部環境
工作溫度 -10℃~+50℃
環境濕度最大95%RN(無凝結現象)
產品規格
外型尺寸 (長*寬*高) φ52mm*H58mm(建議開孔45mm直徑)
產品凈重 ≤75 g/pcs
外殼材料塑料外殼
安裝方式吸頂式安裝
防護級別 NONE

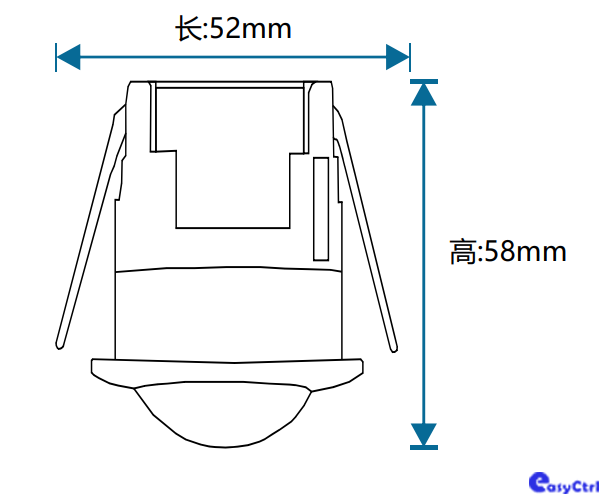

模塊尺寸圖
